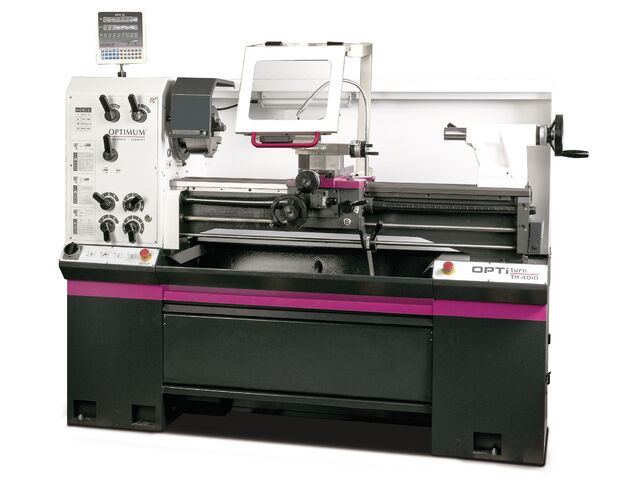

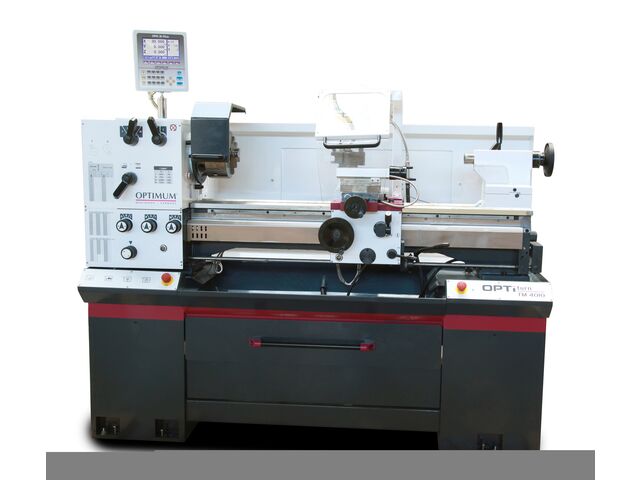

Tour à métaux hauteur des pointes 200 mm entre-pointes 1000 mm alésage 52 mm 4 kW 400V affichage digital vitesses variables VCC Optiturn TM4010V

Tour à métaux complet avec vis-mère et barre de chariotage et transmission dans un bain d'huile, variateur de vitesse Siemens, vitesse de coupe constante VCC, affichage digital de position DPA32-3 sur les 3 axes, mandrin à 3 mors diamètre 200 mm, porte-outil à changement rapide.

Capacités :

• Hauteur des pointes : 200 mm
• Entre-pointes : 1000 mm
• Alésage de broche : 52 mm

Points forts :

• Grand alésage de la broche de 52 mm, broche Camlock 5
• Système de refroidissement avec pompe
• Réglage électrique de la vitesse de broche avec 4 plages de vitesses 40 - 3000 tpm et vitesse de coupe constante VCC
• Moteur puissant de 4 kW
• Frein électromagnétique
• Éclairage machine LED
• Affichage digital sur les 3 axes
• Socle en tôle d'acier et bac à copeaux

Convient pour :

• Le planage, le tournage longitudinal et transversal, te tronçonnage, le tournage conique et le filetage
• Le travail à domicile, le tournage de tambours de frein dans les garages, les écoles et centres de formation, la maintenance en général, les départements de recherche et développement

Caratéristiques :

• Glissières du banc prismatique trempées par induction et rectifiées avec précision
• Précision de rotation du nez de broche meilleure que 0,015 mm
• Composants électriques Siemens ou Schneider
• Lardons de réglage sur toutes les glissières
• Finition précise et soignée

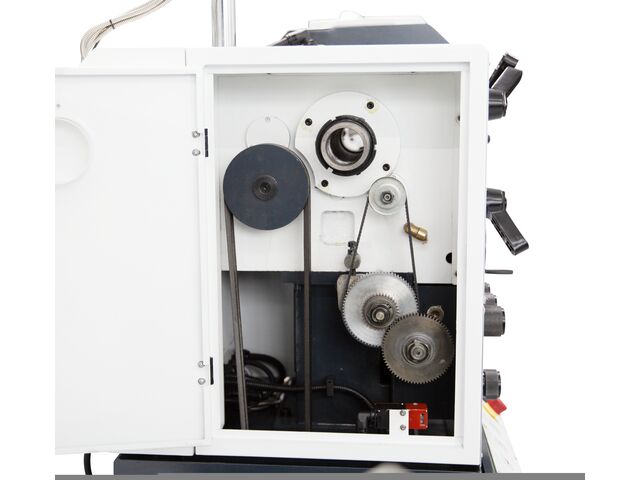

• Entraînement souple avec engrenages arrondis trempés et rectifiiés fonctionnant dans un bain d'huile
• Sélecteur du sens de rotation droite/gauche sur le chariot
• La broche du contrepoint est durcie et polie
• La broche principals parfaitement monté assure une capacité de charge élevée grâce à des roulements à billes de précision
• Enlèvement facile des copeaux à l'avant du tour
• Unité de refroidissement amovible à l'arrière du tour
• Avec lecture digitale DPA32-3, Z axe système de mesure par billes, X- et Zo axes bandes magnétiques avec unités de codage peuvent être utilisées avec la plus grande précision dans les conditions les plus difficiles:
  - Écran LED
  - Clavier à membrane convivial, résistant aux éclaboussures, étanche et antireflet
  - Réduction significative des temps de production et du taux d'erreur
  - Axes X, Z et Z avec chacun un affichage à 8 chiffres
  - Calculatrice, affichage de la vitesse, couplage d'axes (somme Z), prises Sub D, fonctionnement absolu/incrémental, conversion pouce/filet métrique, valeurs mesurées rayon/diamètre commutables, remise à zéro, préréglage des données, autodiagnostic, point de référence, compensation d'erreur linéaire, 99 mémoires d'outils

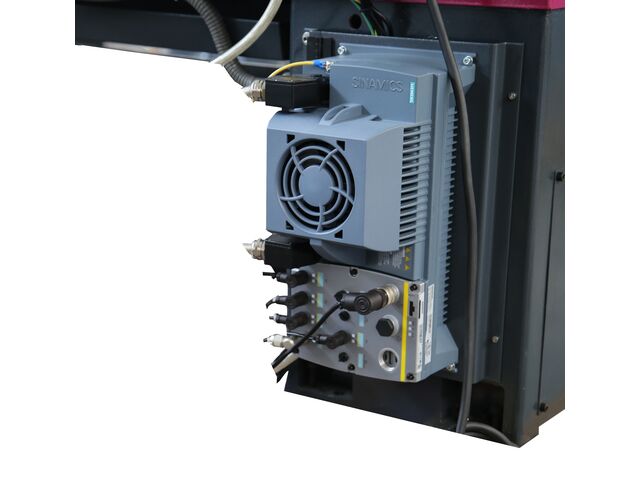

• Avec convertisseur de fréquence Sinamics G120D :
  - Fonctions intégrées
  - Classe CEM C2 selon EN 61800-3
  - Sécurité intégrée
  - Économie d'énergie jusque 20%
  - Résistances de freinage non requise
  - Connexion par fiche cohérente et standardisée
  - Construction robuste et design plat (IP65)
  - Rétro-couplage, faible retour vers le réseau
  - Commutation directe
  - Freinage plus rapide
  - Affichage de diagnostic simple et rapide via LEDs
  - Fonctions sécurité complètes STO et SLS
  STO - protection couple de déconnexion selon EN61800-5
  SLS - protection vitesse limitée selon EN61800-5

Sécurités :

• Bouton d'arrêt d'urgence (gauche et droite), boutons marche et arrêt séparés
• Tension à vide

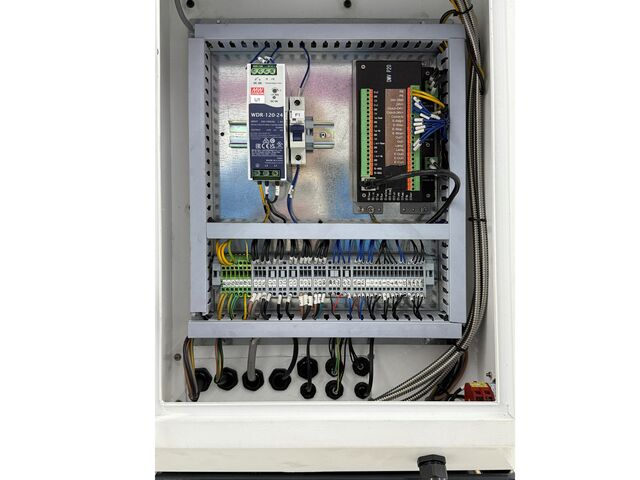

• Commandes en basse tension 24V
• Microrupteurs sur le couvercle d'engrenages et dans la protection mandrin
• Carter anti-éclats et bac à copeaux
• Protection de la porte
• Protection métallique de la vis-mère
• Frein électromagnétique
• Manivelles testées selon EN23125
• Leviers de commutation testés en fonction du cycle de vie EN ISO13849

Livré de série avec :

• Mandrin à 3 mors ø 200 mm, montage directe
• Douille de réduction CM6 - CM4
• 2 pointes fixes CM4
• Lunette fixe ø 7 - ø 102 mm
• Lunette à suivre ø 10 - ø 60 mm
• Tourelle à changement rapide SWH E3 avec 1 porte-outils 20x100
• Jeu de pignons
• Protocole de controle
• Manuel d'utilisation en français, indications signalétiques, marquage CE, certificat de conformité selon la directive Machine 2006/42/CE, et directive CEM 2014/30/CE.

Conseil : Installation, mise en service et écolage par techniciens qualifiés sur demande.
